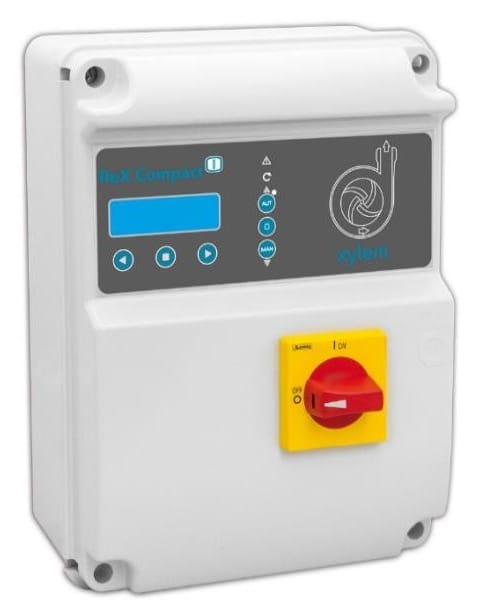

Coffret électrique de commande et de contrôle Flygt (Xylem) FLEX COMPACT 1

Présentation
• Coffret électrique de commande et de contrôle

Applications
• Relevage
• Surface
• Forage

Fonctionnement
En application pompe de Relevage :
• Pilotage possible par flotteur via 1 régulateur NF5 ou par 2 régulateurs ENM10
• Pilotage par une sonde de niveau fournissant un signal en 4-20mA de type sonde piézoélectrique ou sonde UltraSon

En application pompe de Surface :
• Protection manque d’eau par 1 régulateur de type NF5
• Démarrage/Arrêt de la pompe via un régulateur de type NF5 ou un pressostat

En application pompe de Forage :
• Protection manque d’eau par 3 électrodes
• Protection manque d’eau sans électrode (par mesure du cos)
• Pilotage par 1 régulateur type NF-5 ou 1 pressostat

Conception
• Interrupteur général avec poignée
• 1 carte de commande électronique
• 1 porte fusible (version triphasée)
• 1 contacteur (version triphasée)
• Condensateur(s) (suivant version)
• Ecran texte clair (en façade)
• Voyant synthèse défaut (en façade)
• Alarme sonore (« buzzer » en façade)

Caractéristiques techniques
• Tension : Mono ou Tri
• Protection : IP54
• Puissance : de 0,37 à 2,2 kW (Monophasée) / de 0,55 à 15 kW (Triphasée)
• Intensité max : 30 Amp
